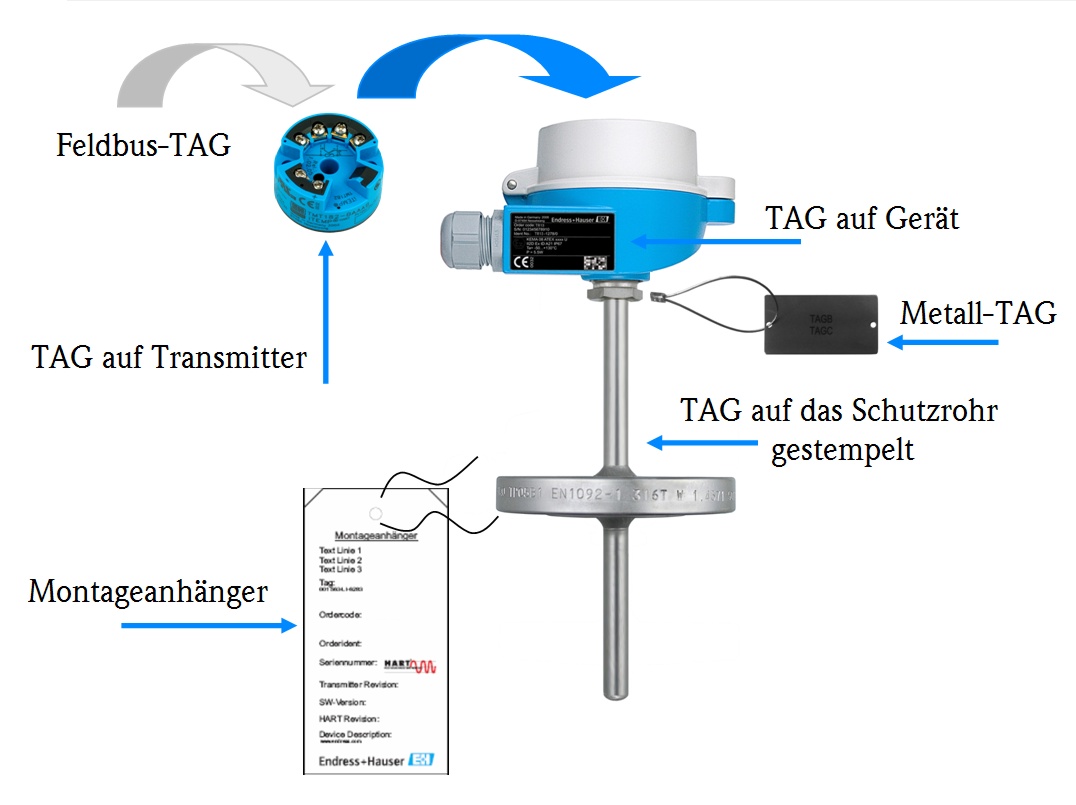

Messstellenbezeichnung / TAG-Number

Die TAG-Number, auch Messtellenbezeichnung genannt, sind wichtige Informationen des Kunden zur Verknüpfung eines Feldgerätes mit der verfahrenstechnischen Aufgabe.
Primär steht die Identifikation der Messstelle innerhalb der Anlage im Vordergrund. Deshalb ist die TAG-Number der Messstelle zugeordnet und muss am Gerät austauschbar sein. Dies kann sowohl "außen" (Schild) als auch "innen" (Software) erfolgen. Zudem ist die TAG-Number in den Begleitdokumenten des Geräts oder Auftrags enthalten.
Die TAG Informationen können zusammen mit dem Auftrag an Endress+Hauser übergeben werden. Dies kann z.B. in Form einer Excel-Tabelle erfolgen.

Bestellhinweis:
Die TAG-Number wird in der Regel beim Auftrag für das jeweilige Gerät mitbestellt.
Nachträgliche Bestellungen sind nur beim Metall-TAG möglich. In diesen Fällen werden die Anhänger den Kunden separat zugeschickt.






Feldbus-TAG
Feldbus-TAG kennzeichnet die Messstelle über die elektrische Schnittstelle (PCP, HART, PA und FF).
Bei genormten Feldbussen werden ausschließlich die Parameter, die durch die jeweiligen Standards definiert sind unterstützt.

HART:

max. 8 Zeichen

HART Descriptor:

max. 16 Zeichen

Profibus:

max. 32 Zeichen

Foundation Fieldbus

max. 32 Zeichen

Das Feldbus-TAG kann vom Kunden nachträglich durch Parametrierung geändert werden.


Metall-TAG
Der Metallanhänger kann ausgetauscht bzw. an ein Ersatzgerät übertragen werden. Er kann an den Anlagenteilen befestigt werden. Er wird mit einem Verbindungsdraht am Gerät befestigt versandt.


TAG auf dem Gerät
Das TAG auf dem Gerät ist bei Auslieferung dauerhaft auf dem Gerät angebracht. Dies kann durch eine aufgeklebte Folie, durch Lasern oder durch Eingravieren sein.


Kunden-TAG
Kunden können auch eigene TAG-Anhänger oder Aufkleber einem Auftrag beistellen. Die TAG-Number muss bereits graviert bzw. gedruckt sein. Diese TAG-Schilder werden dann am Gerät befestigt ausgeliefert.


Montageanhänger
Das TAG wird auf ein Papieretikett aufgedruckt. Der Anhänger wird am Gerät befestigt ausgeliefert. Nach der Installation kann er leicht entfernt werden und zur Konfiguration im Kontrollraum benutzt werden.



Wichtiger Hinweis: TAG Definition bei Bestellung eines Multipoints:

Zu definieren sind:

  • TAG für Messpunkt
  • TAG auf Transmitter
  • TAG auf Descriptor (nur TMT182, TMT82)
  • TAG Feldbus (nur TMT125, TMT85, TMT84)
  • TAG Busadresse (nur TMT125, TMT85, TMT84)

Diese können für jeden einzelnen Messpunkt zur Verfügung gestellt werden.

Bitte verwenden Sie das in ENGINE verfügbare Excel-File für die Definition der Werte.
