Anzeige und Bedienung

Optional kann die aufsteckbare Messwertanzeige TID10 zusammen mit dem Kopftransmitter verwendet werden. Nur wenn  das Display mit dem Kopftransmitter zusammen verwendet wird, sind Anzeige- und Bedienelemente vor Ort verfügbar.

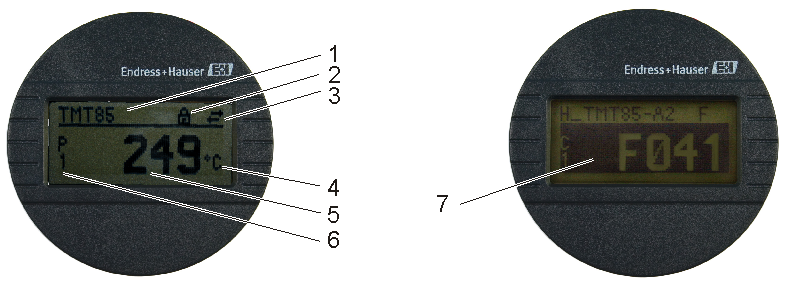

Anzeigedarstellung:

Die Anzeige TID10 informiert über den aktuellen Messwert und die Messstellenbezeichnung. Sollte in der Messkette ein Fehler vorliegen, wird dieser mit Kanalbezeichnung und Fehlernummer invers im Display angezeigt.



Pos-Nr. Funktion Beschreibung

1

 Anzeige Messstellen TAG TAG der Messstelle, 32 Zeichen lang

2

 Anzeige "Konfiguration gesperrt" Bei Sperrung der Parametrierung/Konfiguration über Hardware erscheint das Symbol "Konfiguration gesperrt"

3

 Anzeige "Kommunikation" Bei Lese- und Schreibzugriff über das Feldbus-Protokoll erscheint das Kommunikationssymbol

4

 Einheitenanzeige

Einheitenanzeige für den jeweilig angezeigten Messwert

5

 Messwertanzeige Anzeige des aktuellen Messwerts

6

 Kanalanzeige z.B. C1 für einen Messwert von Kanal 1

7

 Warnung oder Fehlermeldung Bei Auftreten einer Warnung wird zwischen Messwert und dem Code der Warnung gewechselt. Bei Auftreten eines Fehlers wird abwechselnd der Fehlercode und "- - - -" (kein gültiger Messwert vorhanden) angezeigt.



Bedienung vor Ort

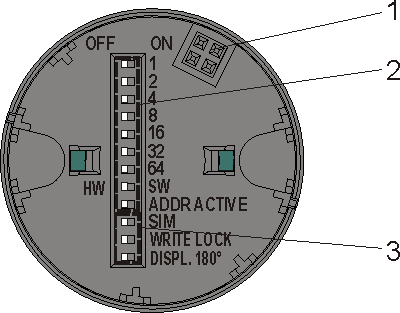

Auf der Rückseite der Anzeige TID10 befinden sich DIP-Schalter. Diese ermöglichen diverse Hardware-Einstellungen, wie z. B. die
PROFIBUS® Geräteadresse.

Außerdem erfolgt das Ein- und Ausschalten des Hardware-Schreibschutzes und das Umschalten (Drehen) der Anzeige um 180°  über
diese DIP-Schalter.

1

 Steckverbindung zum Kopftransmitter

2

 DIP-Schalter (1 - 64, SW/HW und ADDR)


3
DIP-Schalter (SIM = Simulationsmodus; WRITE LOCK = Schreibschutz; DISPL. 180° = Umschalten (Drehen) der Displayanzeige um 180°)
