Anschlusskopf

Die Bemaßungen von Anschlussköpfen sind in der DIN 43729 aufgeführt. Die inneren Maße müssen der o. a. Norm entsprechen um die Kompatibilität zu gewährleisten, äußere Maße und Materialien werden dem entsprechenden Anwendungsfall angepasst. E+H Anschlussköpfe entsprechen dieser Norm, als Varianten sind unterschiedliche Gehäusematerialien und Anschlussdeckelformen, mit mindestens der Schutzart IP65, vorhanden. Als elektrische Anschlüsse sind sowohl Kabelverschraubungen (Standardklemmbereich 5-9 mm) sowie Stecker erhältlich. Die Schutzarmatur wird in das Gewinde an der Unterseite des Kopfes eingeschraubt.

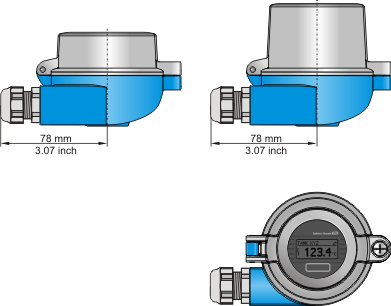

TA30A

Neuer E+H Anschlusskopf aus Aluminium mit Klappdeckel (niedrig) und Verschlussschraube. Aufnahme eines Anschlussklemmenblocks oder Kopftransmitters und Aufsteckdisplay (optional). Schutzart IP 66/68 (abhängig vom elektrischen Anschluss).

Vorteile:

• Option mit Display
• Einfaches Einführen der Anschlussleitungen durch spiralförmigen Kabelweg
• Leichte Zugänglichkeit des Transmitters / Anschluss-
  klemmenblocks
• 2 Kabeleinführungen bestellbar
• Option als Feldgehäuse mit Wand- oder Rohrhalterung

TA30D

Neuer E+H Anschlusskopf aus Aluminium mit Klappdeckel (hoch) und Verschlussschraube. Ausführung wie TA30A, jedoch mit hohem Deckel zur Aufnahme von 2 Anschlussklemmenblöcken bzw. Kopftransmittern (kein Display).

Vorteile:

• Einfaches Einführen der Anschlussleitungen durch spiralförmigen Kabelweg
• Leichte Zugänglichkeit der Transmitter / Anschluss-
  klemmenblöcke
• Hoher Anschlusskopf kann 2 Kopftransmitter aufnehmen
  (bei 2 x Pt100 z.B. Redundanzmessung)
• 2 Kabeleinführungen bestellbar
• Option als Feldgehäuse mit Wand- oder Rohrhalterung

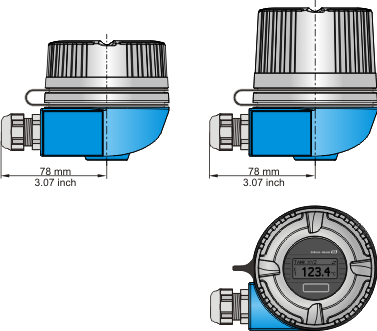

TA30H

Neuer E+H Anschlusskopf aus Aluminium mit Schraubdeckel. Aufnahme eines Anschlussklemmenblocks oder Kopftransmitters und Aufsteckdisplay (optional). Schutzart IP 66/68 (abhängig vom elektrischen Anschluss).
Druckfeste Kapselung.

Vorteile:

• Option mit Display
• Einfaches Einführen der Anschlussleitungen durch spiralförmigen Kabelweg
• Leichte Zugänglichkeit des Transmitters / Anschluss-
  klemmenblocks
• Spezielle Verliersicherung des Deckels (kein Verkratzen oder Verklemmen möglich)
• 2 Kabeleinführungen bestellbar
• Option als Feldgehäuse mit Wand- oder Rohrhalterung

TA30P

Neuer E+H Anschlusskopf aus Polyamid mit Klappdeckel.
Durch den hohen Deckel wird der Einbau von zwei Kopftransmittern
und / oder Anschlusssockeln ermöglicht

Schutzart IP 65 (abhängig vom elektrischen Anschluss).

Vorteile:

• Hohe chemische Beständigkeit
• Ex-fähig

TA30R

Anschlusskopf aus Edelstahl 316L; Oberflächte gestrahlt oder poliert; Dichtung Silikon, optional EPDM; Ausführung gemäß 3A, EHEDG und ASME BPE Richtlinien

Optional Ausführung mit Display

Schutzart IP 69 (Standardausführung) IP66/IP68 (Ausführung mit Display)

Vorteile:

• Vergleichsweise geringes Gewicht von 360g in der Standardausführung
• Kompakte Baugröße  und trotzdem einfache Handhabung

TA30S

Anschlusskopf aus Polypropylen; Dichtung EPDM FDA konform;

Schutzart IP 65; NEMA Typ 4x Encl.;

Vorteile:

• Geringes Gewicht
• Einfache Handhabung

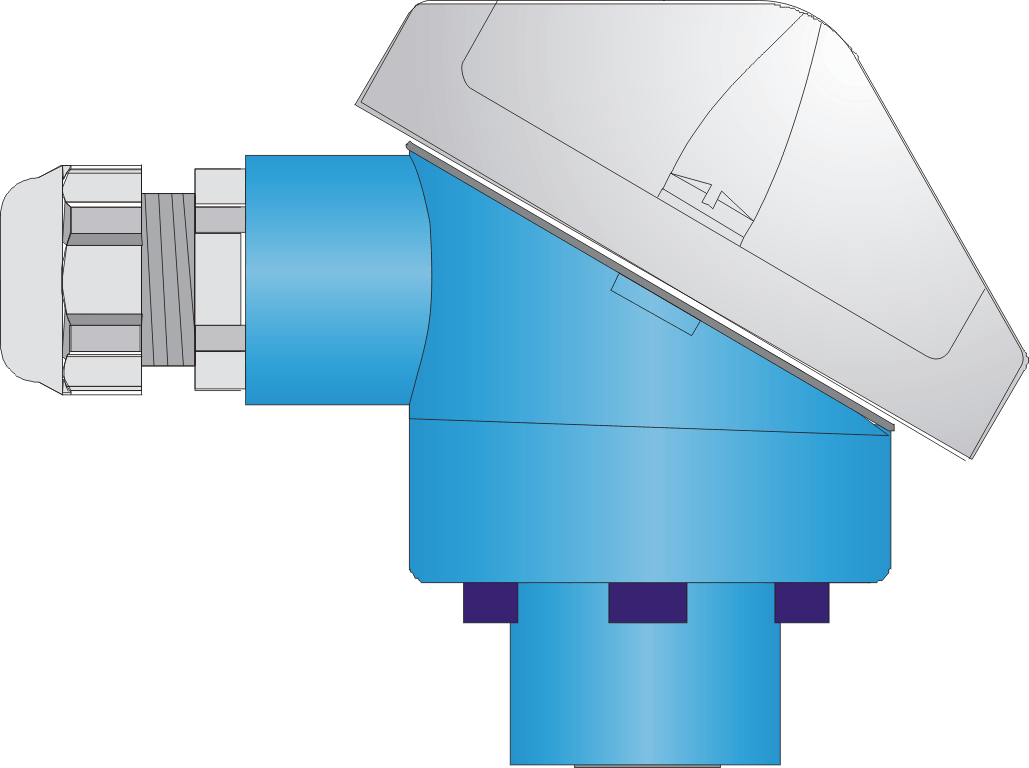

TA20A

Der Anschlusskopf wird mit einem E+H spezifischen Deckel geliefert. Dieser wird mit zwei Edelstahlschrauben befestigt und durch eine Gummidichtung zwischen Gehäuse und Deckel abgedichtet.

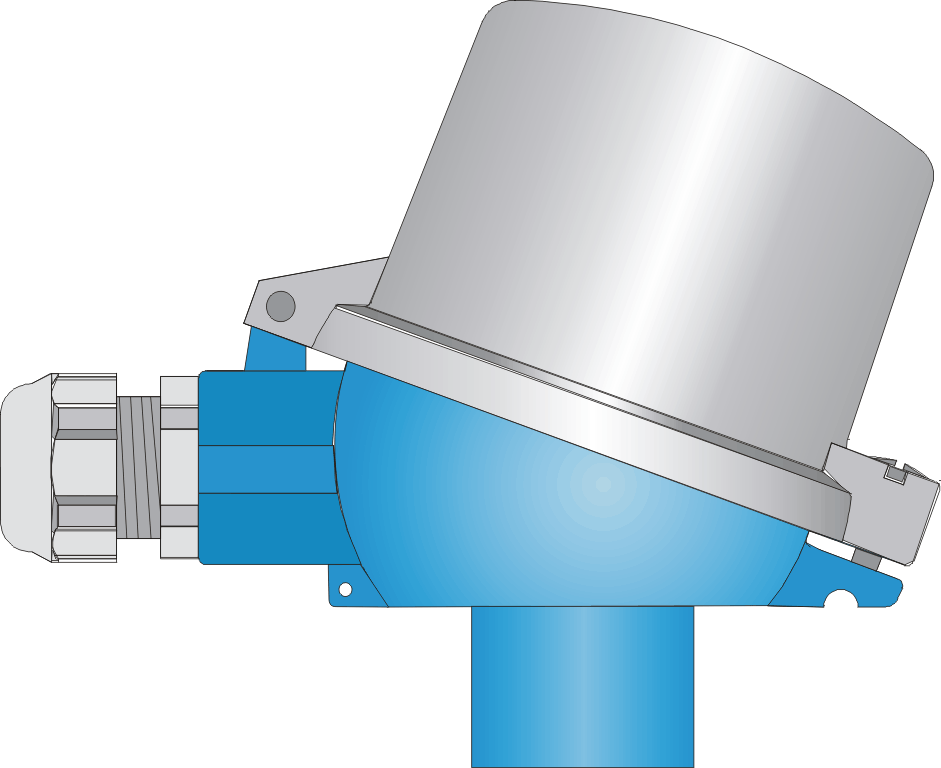

TA20D

Ausführung wie TA20A, jedoch mit hohem Klappdeckel und Schraube. Durch den hohen Deckel wird der Einbau von zwei Kopftransmittern und / oder Anschlusssockeln ermöglicht.

Vorteile:

• Hoher Anschlusskopf kann 2 Kopftransmitter aufnehmen (bei 2xPt100 z.B. Redundanzmessung)

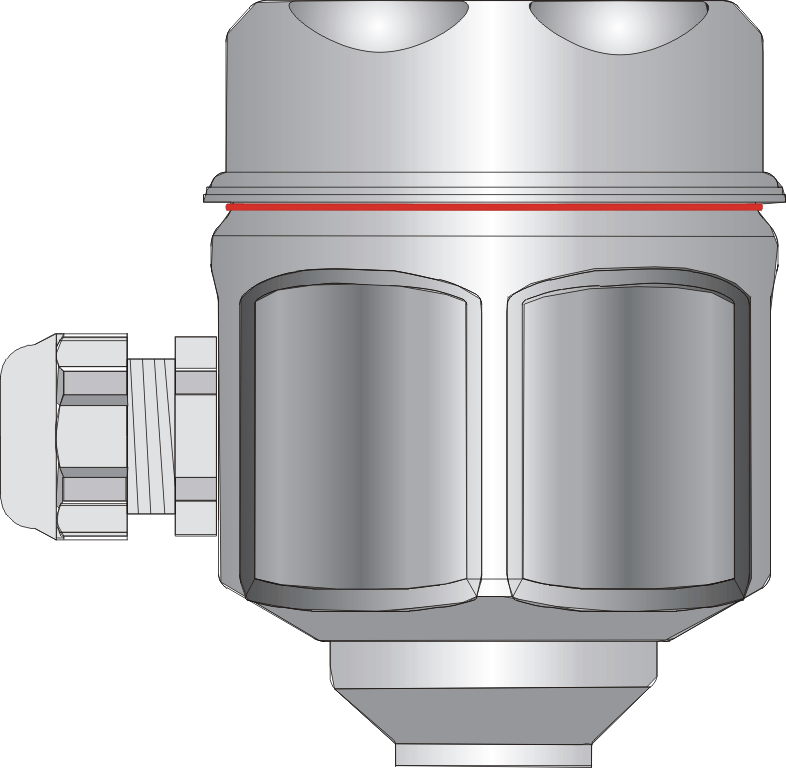

TA20J

Großes Edelstahlgehäuse zur Aufnahme von zwei Kopftransmittern oder einem Kopftransmitter und einem Anschlussblock oder zwei Anschlussblöcken. Bei Verwendung der LCD-Anzeige muß ein 4-20mA-Transmitter eingebaut sein.

Vorteile:

• Option mit Display
• Hoher Anschlusskopf kann 2 Kopftransmitter aufnehmen (bei 2xPt100 z.B. Redundanzmessung),ohne Display
• Korrosionsbeständigkeit

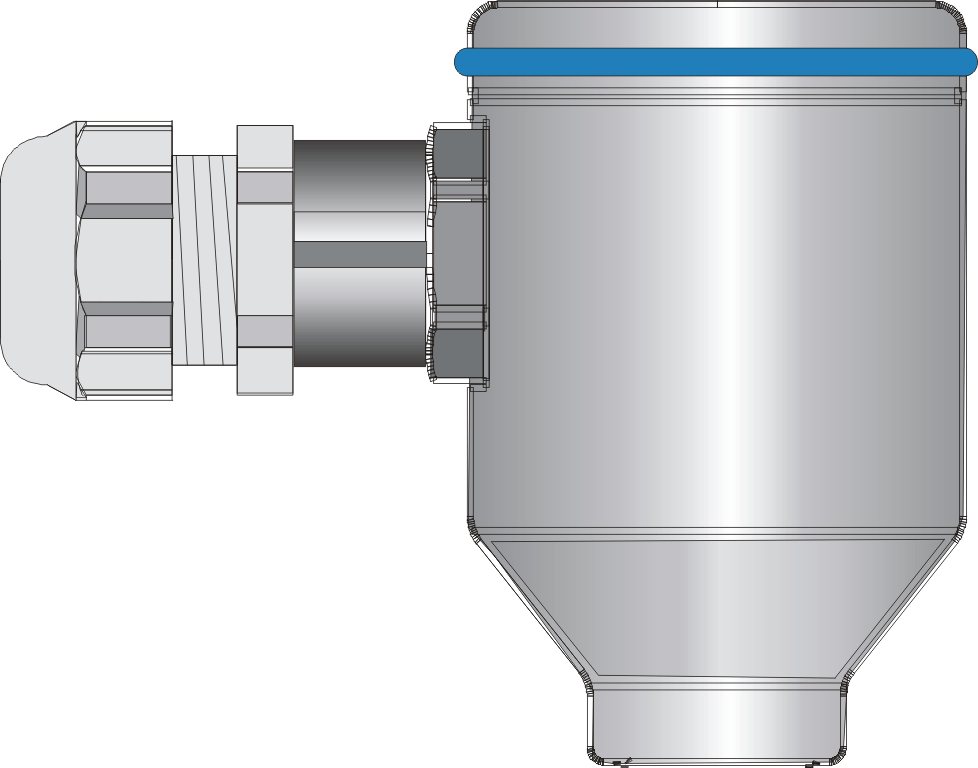

TA20R

Edelstahlgehäuse nach DIN43729, Form B, mit weitgehender Konstruktion nach hygienischen Einsatzkriterien.

Vorteile:

• Massiver Edelstahl Anschlusskopf
• Korrosionsbeständig
• Schraubdeckel

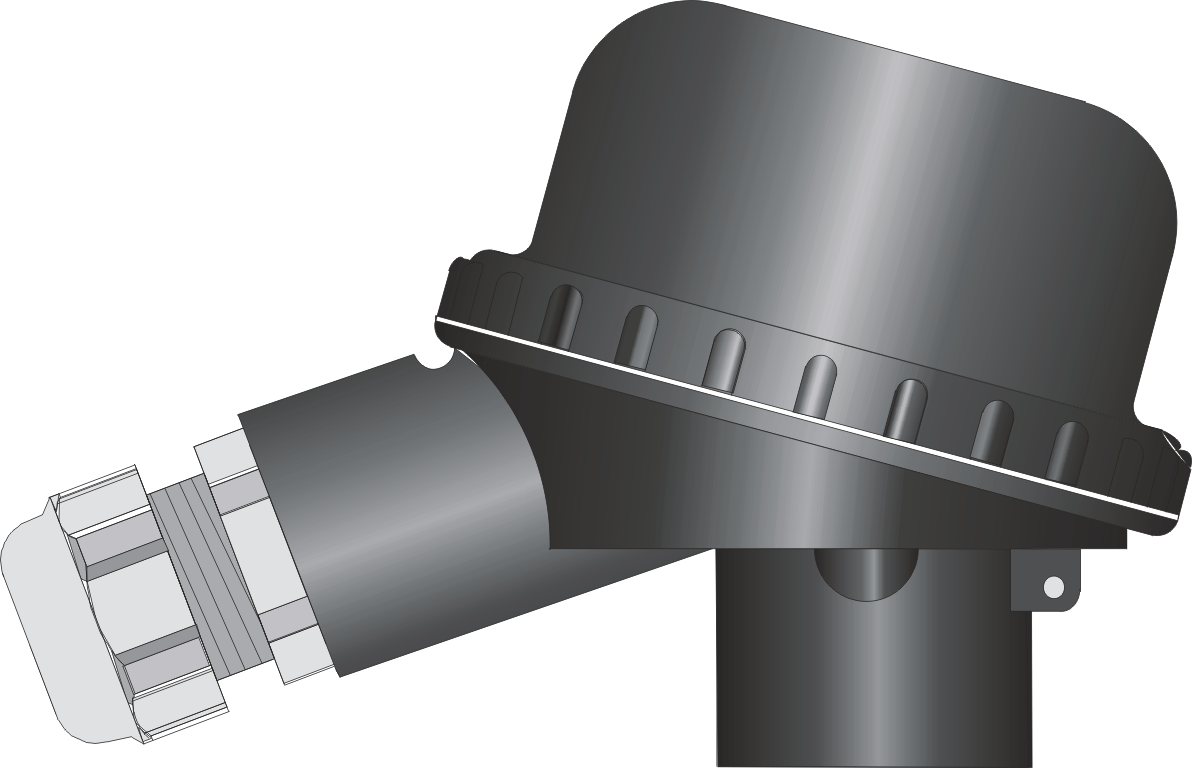

TA20B

Gehäuse und Schraubdeckel aus Polyamid. Einsatz bei hoher Luftfeuchtigkeit, jedoch mit maximaler Umgebungstemperatur von 80°C.

Vorteile:

• Einsatz in Umgebung mit hoher Luftfeuchtigkeit, bei niedriger Umgebungs-
  temperatur.

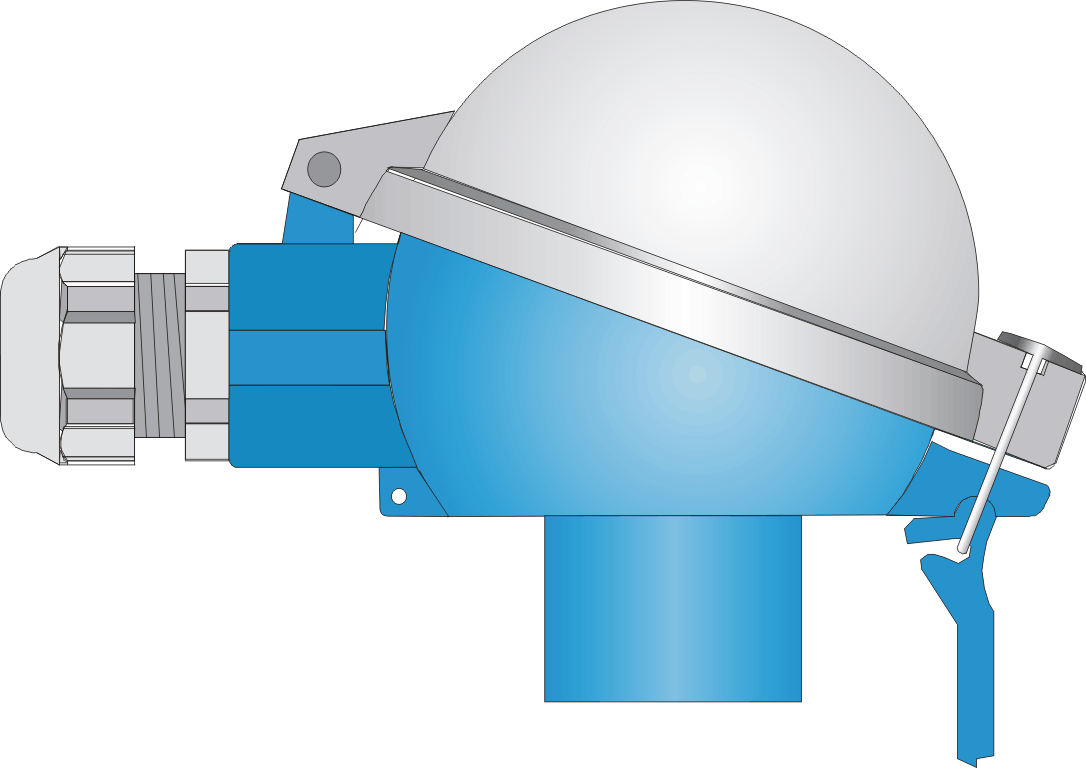

TA20W

Grundgehäuse nach DIN43729, Form B, jedoch mit unverlierbarem Klappdeckel mit Schnappverschluss ( Form BUS ).

Vorteile:

• Unverlierbarer Anschlusskopfdeckel (Schnappverschluss)

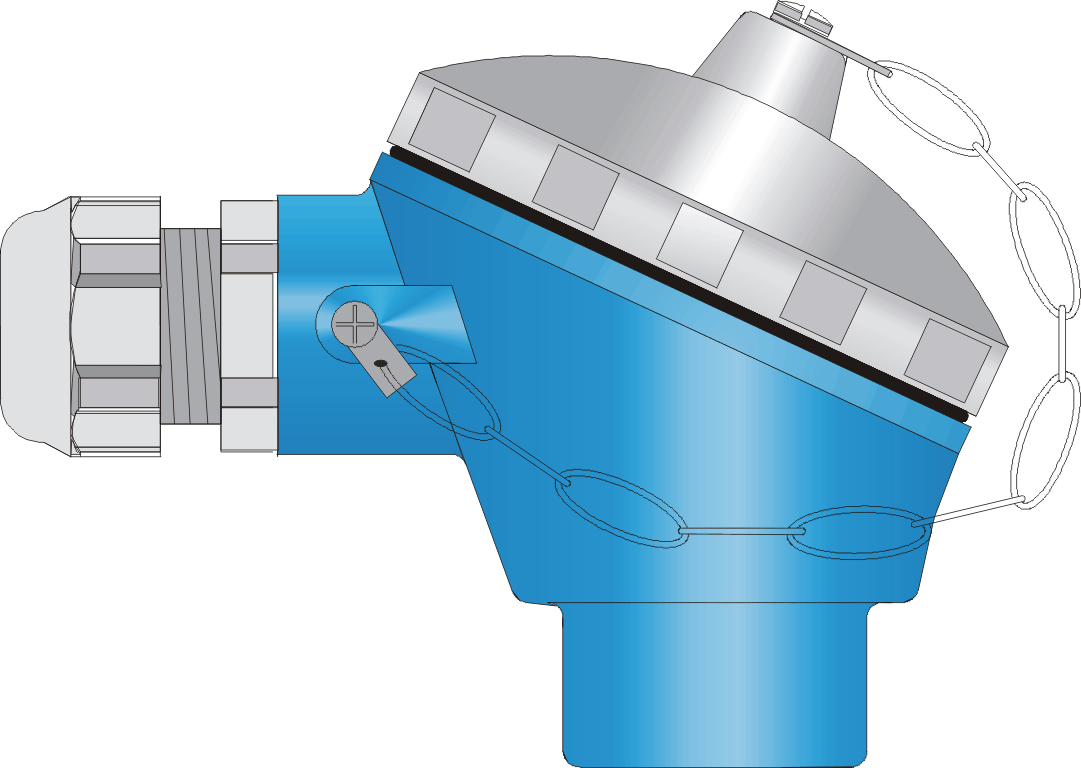

TA21E

Der Typ TA21E verfügt über einen Schraubdeckel, der mit einer Kette am Kopfgehäuse gesichert ist.

Vorteile:

• Unverlierbarer Schraubdeckel (Kette)

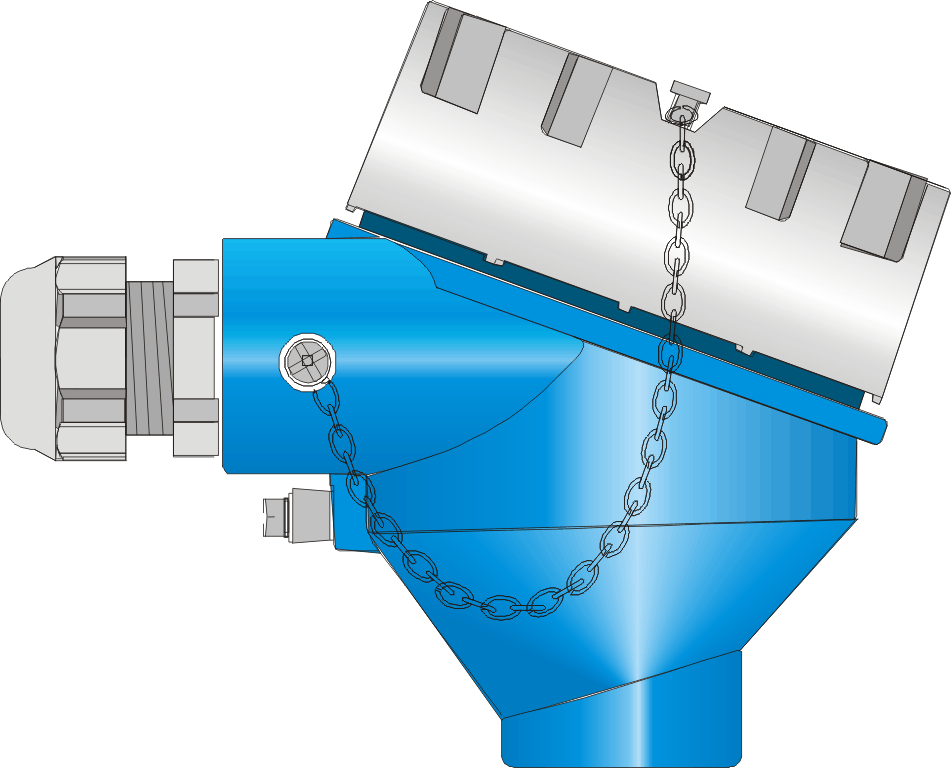

TA21H

Der Typ TA21H verfügt über einen Schraubdeckel, der mit einer Kette am Kopfgehäuse gesichert ist.

Vorteile:

• Unverlierbarer Schraubdeckel (Kette)
• Geeignet für Applikationen im Ex d und Ex i Bereich
• 2 Kabeleingänge bestellbar

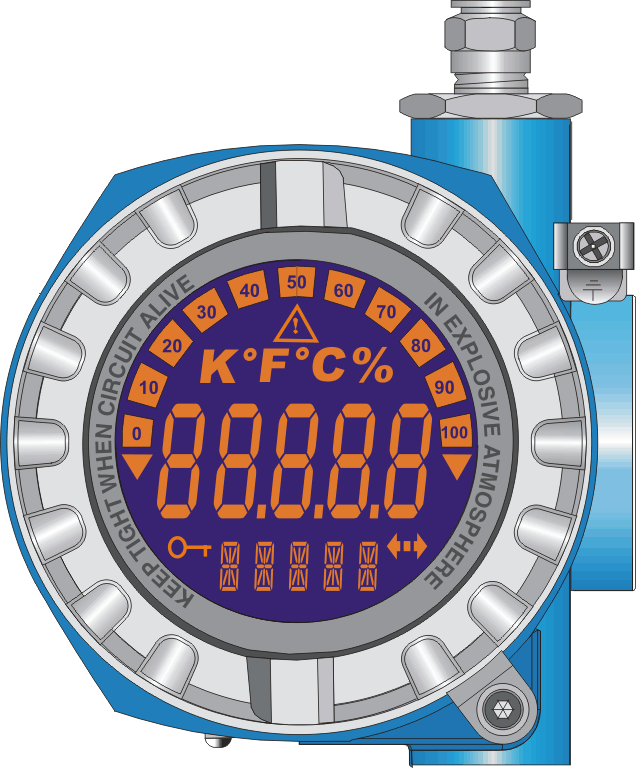

Feldgehäuse TMT162

Feldgehäuse TMT162 mit oder ohne Display

Vorteile:

• 2-Kammer Gehäuse
• Display austauschbar
• beleuchtetes Display in 90° Schritten drehbar, gewährleistet gute Ablesbarkeit des Messwertes
• Gelasertes Anschlussbild für leichte Inbetriebnahme
• Maximal 2 Sensoreingänge (Differenzmessung, Summenmessung)
• Alarm bei Grenzwertverletzung
